帶有計費功能的運營充電樁要接受政府市場監督管理局的監管，因?yàn)橐蛳M(fèi)者收取電費和充電服務費。在2023年之前，充電樁作為新生事物，還處在“民不舉，官不究”狀態。2023年開始，市場監督管理局已開始主動出擊，抽檢一些運營充電樁了。行政執法的依據是兩個標準《JJG 1149-2022、電動汽車非車載充電機檢定規程》、《JJG 1148-2022、電動汽車交流充電樁檢定規程》。對充電樁進行檢定，是一種行政執法。“就像超市里的電子秤，不能缺斤少量?！?“就像油站的加油槍，要準”。檢定合格的充電樁，必須要將電能表或計量模塊的位置加以封印，分流器也加以封印。
交流充電樁的計費基于交流電量，直流充電樁的計費基于直流電量。給電池充電要用直流電，因此，直流充電樁對于消費者來說，交流電轉換為直流電的電能損耗費用是由運營商承擔的。
準確度等級的定義及不用專門的計量單元的可能性

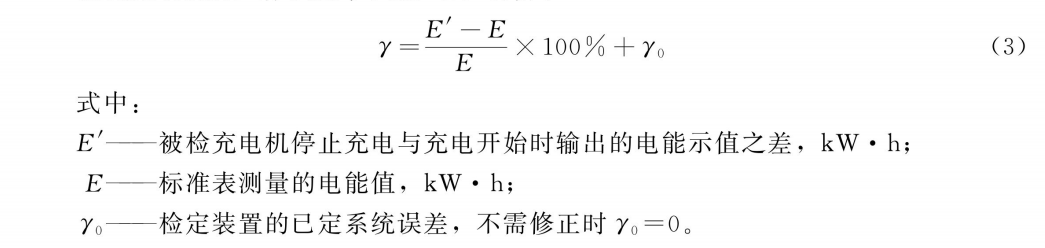

按JJG標準中，實負荷檢定法的方法二，“準確等級”的定義如下。如果不考慮修正的系統誤差，意思就是：（充電樁顯示的電能值之差 — 用于計量檢定的高精度電能表顯示的電能值）/ 用于計量檢定的高精度電能表顯示的電能值 *100%。
假如不使用電表或計量芯片、計量模塊，直接用充電模塊的輸出值進行舉例：
假如：輸出電壓450V，誤差+1%，輸出電流20A，誤差-0.5%，時間計量誤差為0，那么，準確度是：
[(450+450*1%）*（20+20*（-0.5%））— 450*20]/450*20
= (454.5*19.9 - 450*20 )/450*20
= 0.495%
這個計算結果表明，不使用電能表或 “計量模塊”，甚至不用計量芯片開發板載的計量電路，基于充電模塊的出廠校準，輸出電壓和輸出電流符合NB/T 33001標準的要求，也即輸出電壓誤差+/-1%，輸出電流誤差+/-0.5%，如果充電模塊的出廠校準是合格的， 準確度等級就能滿足1級。
但是，對充電模塊來說，小電流時，無法通過恒定頻率的PWM來控制，要采取“打嗝”的方式，就是一會兒有PWM，一會兒沒有PWM，間隔很長時間才發出一束PWM，輸出電壓和輸出電流的誤差很難控制，因此在NB/T 33001標準里定義了小于30A的電流誤差，只要滿足+/-0.3A即可。舉例來看，假如輸出電壓450V，誤差+1%，輸出電流5A，誤差-0.3A，時間計量誤差為0，那么，準確度是，
[(450+450*1%）*（5-0.3) — 450*5]/450*5
= (454.5*4.7 - 450*5 )/450*5
= -5.06%
并不能滿足準確度等級1級或2級的要求。
對于大電流來說，符合準確度等級1級不難。難在小電流。在銘牌上需要標識清楚1級或2級準確度等級的電流范圍。對于小電流，要采用專用的計量芯片或計量模塊或?qū)Ｓ玫碾娔鼙怼?/span>
很多人對充電樁的電量計量存在一個誤區，以為一定是要有“電能表”，但實際上標準上只要求充電樁能顯示出準確的電能值。標準上的描述是：“計量模塊完成直流電能的計量，并將測得量輸出到顯示界面或數據傳統接口”。計量的結果是，要確認充電樁廠家標識的準確度等級是1級或者2級是否真實。在JJG標準中，用詞是準確度，在我們習慣中，將準確度等級寫成精度等級。準確度和精度在計量領域是兩個不同定義，在此不作展開。
實負荷檢定法的方法二
準確度等級的檢定，通俗地說，就是電量計量，實質是：在一個規定的時間內，通過高精度的計量檢定裝置測量連續帶載工作中的充電樁的輸出直流電壓和直流電流，計算出在規定時間內的電能值（W=V*I*t），將這個電能值和檢定終止時刻、起始時刻的電能值之差進行比較計算。根據上述公式，嚴格地說，要加上檢定裝置的已定系統誤差，才是準確度等級的結果。

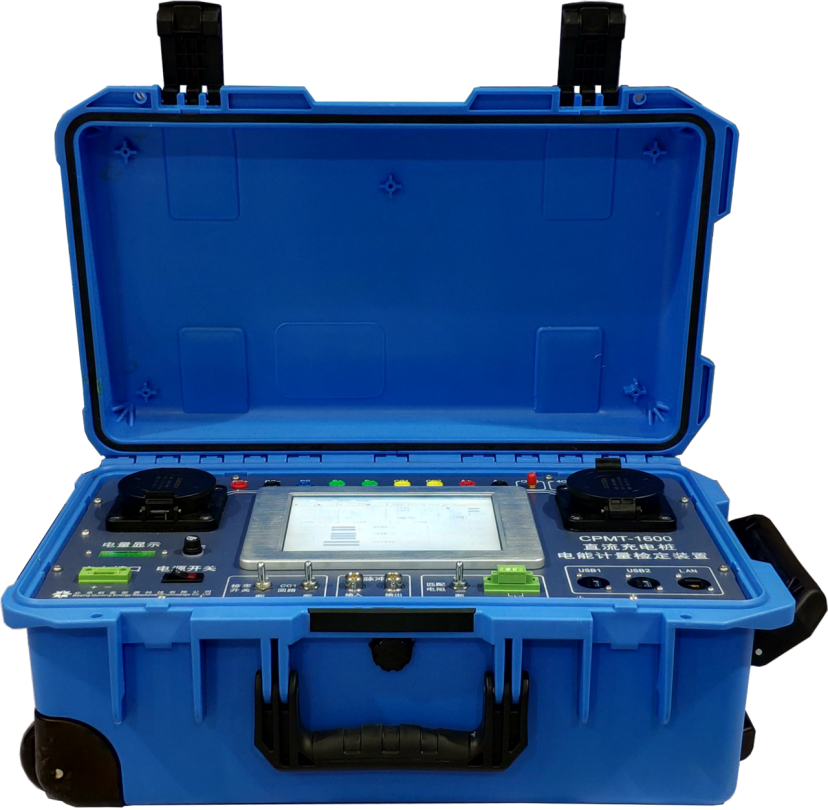

JJG給出的檢定方法一，是基于傳統的機械電能表的脈沖常數法。如果沒有背景知識，不好理解。現在主流的檢定方法一般是采用實負荷檢定法的方法二。有供應商設計了一種檢定裝置，如圖1所示。
圖1 直流充電樁電能計量檢定裝置

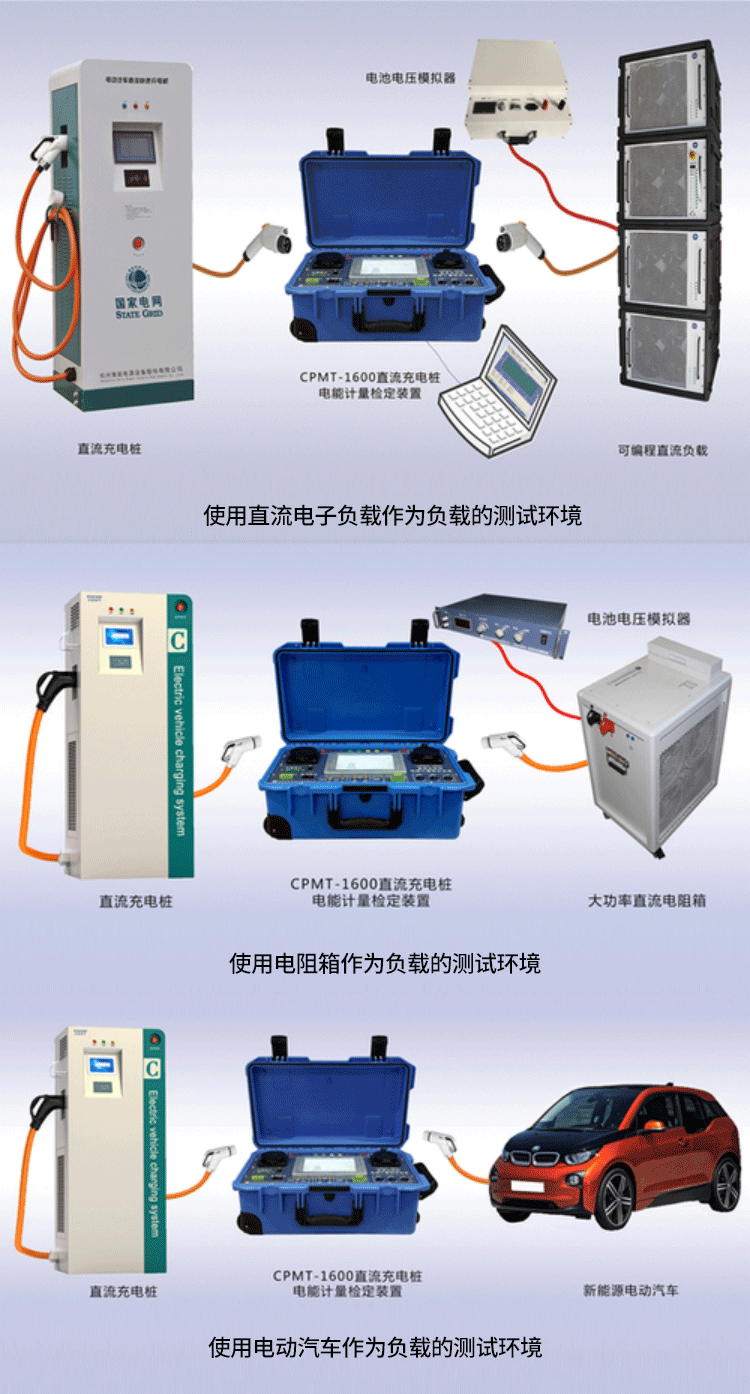

JJG標準指出，“負載可采用電動汽車、動力電池組、直流電子負載或電阻負載?！? 使用動力電池組顯得不太好實現。使用直流電阻負載或電阻負載，都需要用到BMS模擬器。用電子汽車的測試，實施起來最簡單。三種負載的測試環境如圖2所示。
圖2
關于電量計量，有以下一些話題可以討論。
負載點的選擇
有2個問題：
1. 這對于電動汽車作為負載是做不多的，在充電過程中，電壓和電流可能是變化的。
2. 如果用電子負載，選擇很小的電流作為負載，對充電樁廠家是個挑戰。微弱電流的采樣，是一個永恒的難題。小信號、懸浮測量，精度是很難保證的——最終只能是依賴某種儀器設備。“即使這個儀器設備是錯的，也是對的，因?yàn)橛?jì)量機構使用它?！? 但是，在實際充電過程中，電流不可能一直那么小。市場監管部門要搞事，就專挑小電流來計量。如果充電樁在很小電流時的精度沒法保證，就干脆在銘牌上標識清楚最小電流。2022版標準中特別說明，2023年之前的充電樁，如果沒有標注最小電流，就按最大電流5A來計量。沒有標準準確度等級，就按2級來計量。
計量過程持續的時間
顯示位數
對于具有分時計費功能的充電樁，其時鐘時刻顯示分辨率不大于1S，即時鐘時刻至少要精確顯示至秒級；時鐘時刻誤差首次檢定時不大于5S，后續檢定時不大于3min。
準確度精度的修正

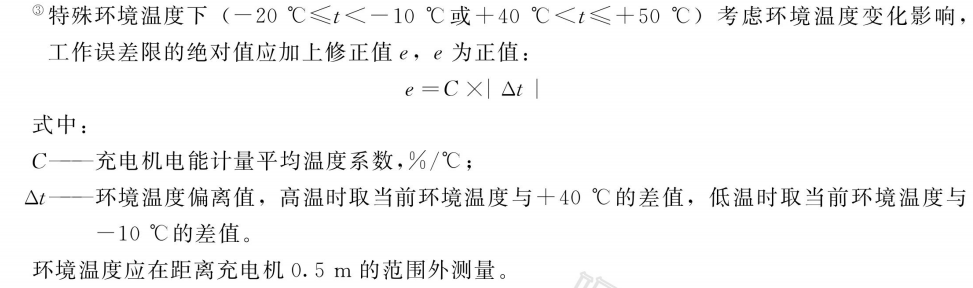

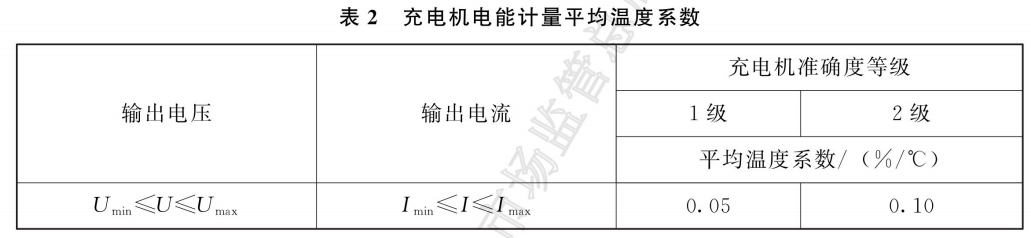

就是要理解表1中的下面這段說明以及表2。
假設環境溫度為-15度，準確度等級的修訂值為：
假設按1級計量：
C=0.05，delt = 5 , y0= 0.05*5=0.25
假設按2級計量：
C=0.1，delt = 5 , y0= 0.1*5=0.5
